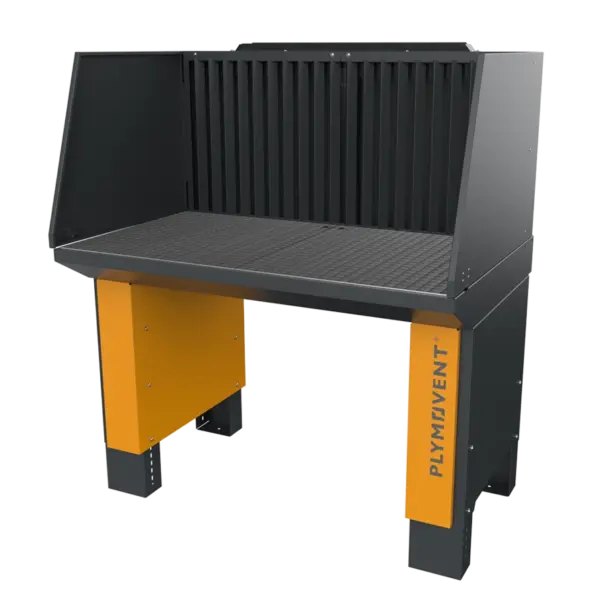

DraftMax Eco – Werkbank für Einsteiger und Profis

Der DraftMax Eco ist ein vielseitiger Downdraft-Tisch, der speziell für die effektive Absaugung von Dämpfen und Staub bei Schweiß-, Schleif- und Schneideanwendungen entwickelt wurde. Dieser Tisch zeichnet sich durch eine robuste und langlebige Konstruktion aus epoxydharzbeschichtetem Stahlblech aus und bietet eine maximale Belastbarkeit von 250 kg. Die Arbeitshöhe des Tisches ist zwischen 800 und 950 mm verstellbar, um eine ergonomische Arbeitsposition zu gewährleisten.

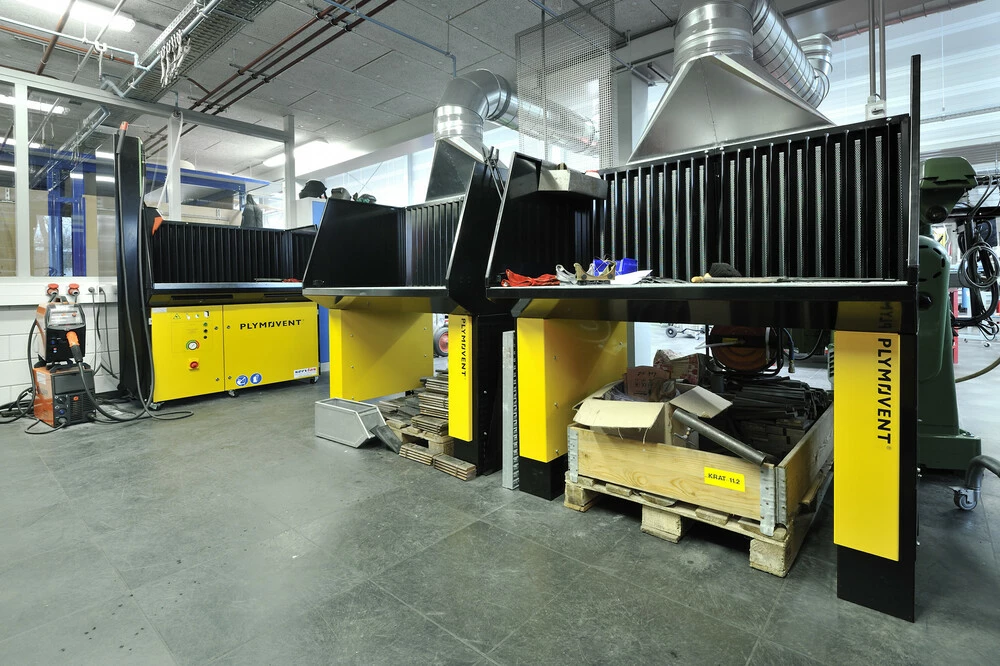

Der DraftMax Eco wird an ein externes Absaug- und Filtersystem angeschlossen, wobei etwa 80 % der Luft durch die Rückstaubplatte und 20 % durch das Arbeitsgitter abgesaugt werden. Die empfohlene Absaugleistung liegt bei 3.000 m³/h, was eine effiziente Entfernung von Rauch und Staub sicherstellt.

Zusätzlich gibt es eine spezielle Version des DraftMax Eco, die für Plasmaschneidarbeiten entwickelt wurde. Diese Version umfasst ein speziell konstruiertes Arbeitsgitter, das unbedingt erforderlich für Plasmaschneidanwendungen (max. Stromstärke 50 A) ist. Das Arbeitsgitter für das Plasmaschneiden umfasst zwei Gitterrahmen mit je 13 Stäben sowie zusätzlich zwei Funkenfänger, die über die bereits im Absaugtisch vorhandenen Funkenfänger montiert werden. Die zusätzlichen Funkenfänger schützen die bereits vorhandenen Funkenfänger vor dem schmelzenden Stahl, der aus dem Plasmaschneidprozess stammt. Die Stäbe können einzeln ausgetauscht werden.

Technische Daten:

• Abmessungen (L x B): 1366 x 750 mm
• Arbeitshöhe: Verstellbar von 800–950 mm
• Werkstoff: Epoxydharzbeschichtetes Stahlblech (Gehäuse), verzinkter Stahl (Arbeitsgitter)
• Farbe: Schwarz (Gehäuse), Gelb (Tischbeinabdeckungen)
• Gewicht (netto): 150 kg
• Maximale Belastung: 250 kg
• Empfohlene Absaugleistung: 3.000 m³/h
• Druckabfall:
  • DraftMax Eco: 315 Pa bei 3.200 m³/h
  • DraftMax Eco mit Funkenfängern: 450 Pa bei 3.000 m³/h
• Umgebungsbedingungen: Betriebstemperatur von 5 °C bis 40 °C, max. relative Luftfeuchtigkeit 80 %

Anwendungsfälle:

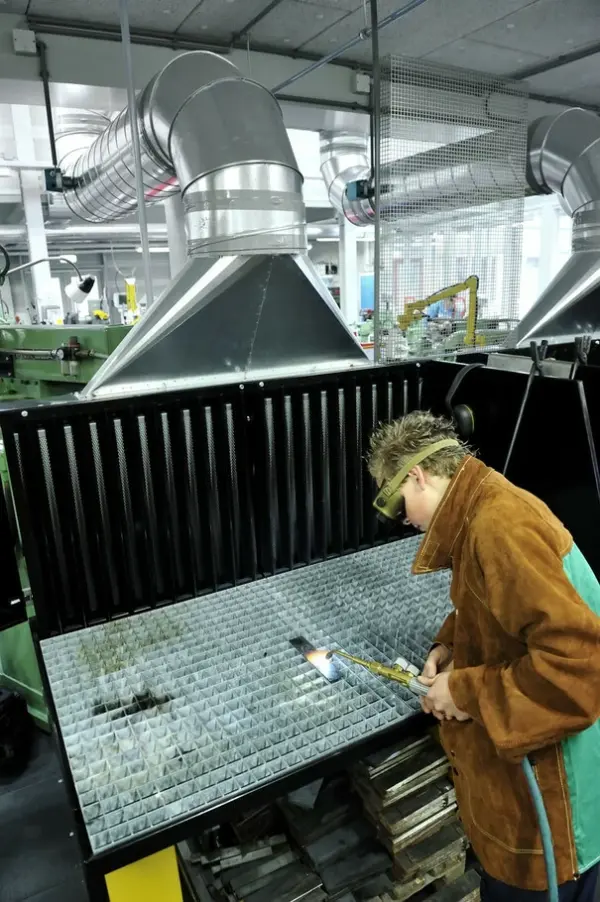

Der DraftMax Eco ist ideal für leichte bis schwere Schweiß-, Schleif- und Schneideanwendungen geeignet. Für spezielle Anwendungen, wie das Plasmaschneiden, kann der Tisch mit einem speziellen Arbeitsgitter ausgestattet werden. Der integrierte Funkenfänger erhöht die Sicherheit bei Funkenflug und schützt vor Bränden.

Verfügbare Optionen und Zubehör:

• Funkenfänger: Für den Einbau in der Rückwandplatte, erhöht die Sicherheit.
• Anschlussstutzen: Für den Anschluss an die Absaugleitung, Ø 315 mm.
• Arbeitsgitter für das Plasmaschneiden: Speziell für Plasmaschneidarbeiten (max. 50 A), umfasst zwei Gitterrahmen mit je 13 Stäben sowie zwei zusätzliche Funkenfänger.
• Arbeitslampe: Zusätzliche Beleuchtung für präzises Arbeiten.
• Montageplatte für Schraubstock: Für den einfachen Einbau eines Schraubstocks.
• Staubbehälter: 1 oder 2 Behälter für die Staubauffangwanne.

Lieferumfang:

• Staubauffang – Arbeitsgitter (zweiteilig)
• Seitenwand (2)
• Rückwandplatte
• Rahmen mit vertikalen Lamellen (2)
• Tischfuß (4)
• Stellfuß (4)
• Fußabdeckung (2)
• Befestigungsmaterial

Der DraftMax Eco bietet eine zuverlässige Lösung für eine sichere und saubere Arbeitsumgebung in der Metallverarbeitung und anderen industriellen Anwendungen.
