GTH 1202 Schweißgleichrichter mit Konstantspannungskennlinie für hohe Gleichstromleistungen bis 1.400 A

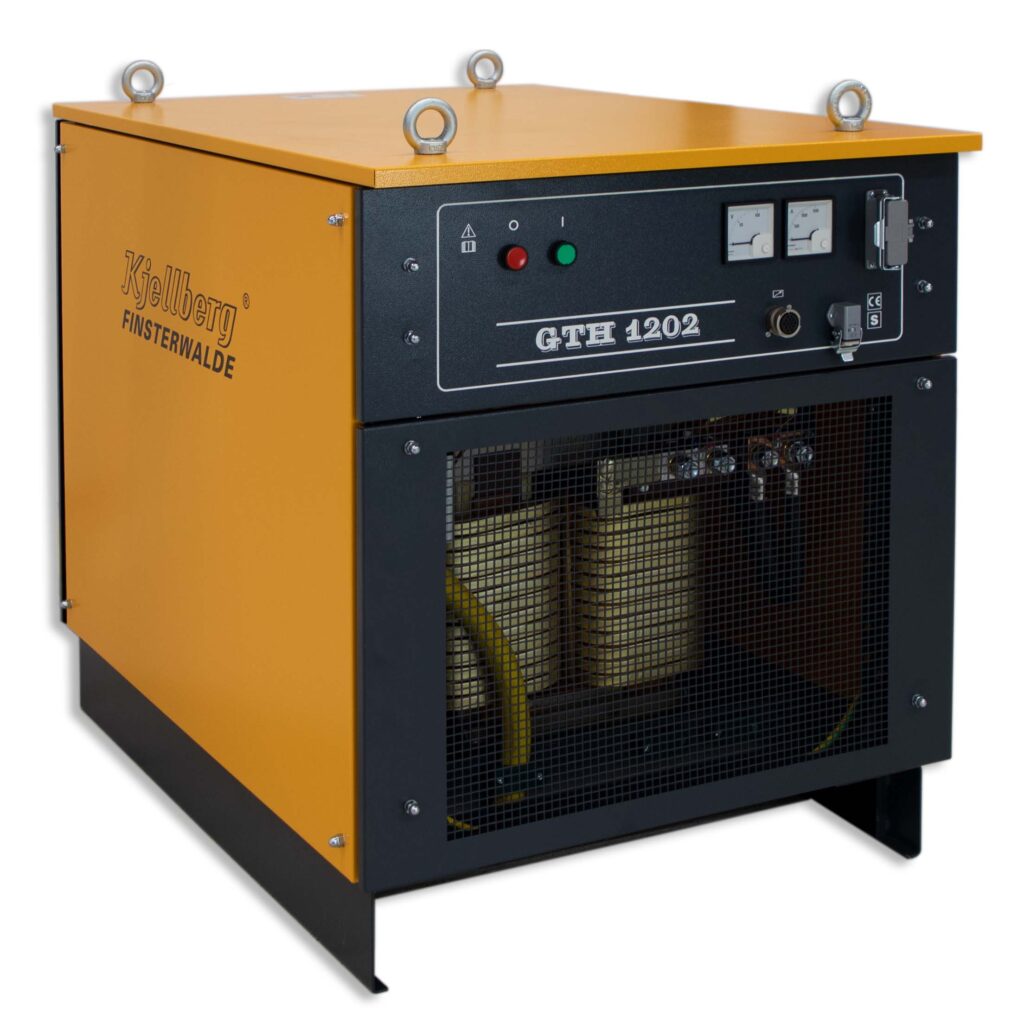

GTH 1202 Schweißgleichrichter

Der GTH 1202 ist ein leistungsstarker, thyristorgesteuerter Schweißgleichrichter, der speziell für anspruchsvolle Unterpulver-Schweißprozesse bis zu 1.400 A Gleichstrom konzipiert wurde. Mit einer Konstantspannungskennlinie und der Möglichkeit zur Sollwertvoreinstellung an Schweißautomaten der Kjellberg KA-Reihe ist der GTH 1202 besonders geeignet für teilmechanisierte und automatisierte Schweißprozesse. Dies macht ihn zur idealen Wahl für Anwendungen im Tank- und Kesselbau, Brückenbau, Schiffbau sowie in der Industriemontage.

Ein herausragendes Merkmal des GTH 1202 ist der zeitbegrenzte Standby-Betrieb, der den Stromverbrauch, die Lärmbelastung und die Verschmutzung der Technik signifikant reduziert. Die zuverlässige Zündung und der sehr ruhige Lichtbogen gewährleisten zudem einen stabilen Schweißprozess. Große, getrennte Analoganzeigen erleichtern die Überwachung des Schweißprozesses.

Technische Daten

• Stromquelle: GTH 1202
• Netzspannung: 3/PE AC 50 Hz, 400 V ± 10 %
• Anschlussleistung bei 100 % ED: 82,5 kVA
• Netzsicherung (träge): 125 A
• Schweißstrombereich: 100 A / 19 V – 1400 A / 44 V
• Schweißstrom bei 100 % ED: 1200 A / 44 V
• Max. Leerlaufspannung: 65 V
• Schutzart: IP 21
• Abmessungen (L x B x H): 1110 x 820 x 1000 mm
• Masse: 440 kg

Vorteile des GTH 1202

• Automatische Stromabschaltung: Reduziert den Energieverbrauch im Standby-Modus.
• Stufenlose Schweißspannungseinstellung: Für präzise Anpassungen und optimale Schweißergebnisse.
• Hohe Betriebssicherheit: Dank galvanischer Trennung der Steuerung und Not-Aus-Schaltung.
• Fernsteuerungsoptionen: Anschlussmöglichkeiten für verschiedene Fernsteller, inklusive kontaktloser Fernschaltung für hohe Schalthäufigkeiten.
• Staubgeschützte Elektronik: Langlebigkeit und Zuverlässigkeit auch in anspruchsvollen Umgebungen.
• Große getrennte Analoganzeigen: Zur einfachen Überwachung von Schweißstrom und -spannung.
• Zusätzlicher Versorgungsspannungsausgang: 42 V AC (±10 %) / 10 A für zusätzliche Geräte.
• Optionale externe Ansteuerung: Schnittstelle für Industrieroboter, Führungsmaschinen und andere Automatisierungssysteme.

Anwendungsbereiche

• Tank- und Kesselbau
• Brückenbau
• Schiffbau
• Industriemontage

Der GTH 1202 Schweißgleichrichter ist die perfekte Wahl für anspruchsvolle Schweißanwendungen, bei denen hohe Leistung und Zuverlässigkeit erforderlich sind. Mit der optionalen Schnittstelle für externe Ansteuerung lässt sich der GTH 1202 mühelos in automatisierte Systeme integrieren.
